Carte de Dérivation CNC Mach3 5 axes Port parallèle et USB

Caractéristiques:

• Prise en charge complète de MACH3 et d’autres logiciels informatiques prenant en charge le contrôle de port parallèle.
• L’alimentation USB et l’alimentation périphérique sont séparées pour assurer la sécurité de l’ordinateur.
• Entrée d’alimentation externe: 12-24V. Equipé d’une fonction de connexion anti-inversion.
• Peut être connecté au lecteur de cathode / anode commun avec un niveau d’entrée de 5V.
• Tout le signal d’entrée sera isolé par un coupleur optique pour une connexion supplémentaire avec un arrêt d’urgence, un set d’outil, une limite, un ect pour la sécurité du PC.
• Un port de sortie relais pour la broche de commande est activé / désactivé. L’interface de sortie. est P17.
• Un port de sortie de tension analogique 0-10V pour la commande de l’onduleur qui a une interface analogique relative et pour le contrôle de la vitesse du spinule. L’interface de sortie est P1.
• Si les 17 interfaces sont activées, les pilotes équipés d’un coupleur optique peuvent être commandés et le moteur pas à pas à 5 axes peut être commandé.
• En tant que sortie PWM, P1 peut contrôler le régulateur de vitesse de broche équipé d’un coupleur optique.
• La connexion avec les pilotes d’entrée 5V qui ont une cathode ou une anode commune est prise en charge.

Spécification:

• Plage de tension d’entrée: 12-24VDC

• Poids du colis: env. 335 g / 11,8 oz
• Contrôle de port parallèle : La carte d’interface de moteur pas à pas prend entièrement en charge les logiciels MACH3, KCAM4, EMC2 et PC prend en charge le contrôle de port parallèle.
• Pour les 12 ports parallèles de broches de sortie de transmission de données, le port parallèle peut contrôler 5 pilotes de moteur pas à pas.
• Capacité de charge élevée : le pilote de moteur pas à pas améliore la capacité de charge par la mise en forme des impulsions et du signal, et la vitesse de transmission des données atteint 10 mbit /s.
• Alimentation : l’alimentation adopte une alimentation USB 5 V ou une alimentation externe pour faciliter l’alimentation externe; amplification, filtrage et traitement du signal sur le disque dur externe.

• Contrôle de relais 12A : La carte de dérivation à 5 axes utilise pleinement la commande de relais 12A, fil normalement ouvert et normalement fermé, pratique pour la connexion de l’utilisateur.

• Interface d’entrée à 5 canaux : La carte d’interface de moteur pas à pas est équipée d’une interface d’entrée à 5 canaux, qui peut être connectée à un interrupteur de fin de course et à un interrupteur d’arrêt d’urgence, réinitialiser le couteau; 5 LED d’entrée indiquent l’état de l’entrée.

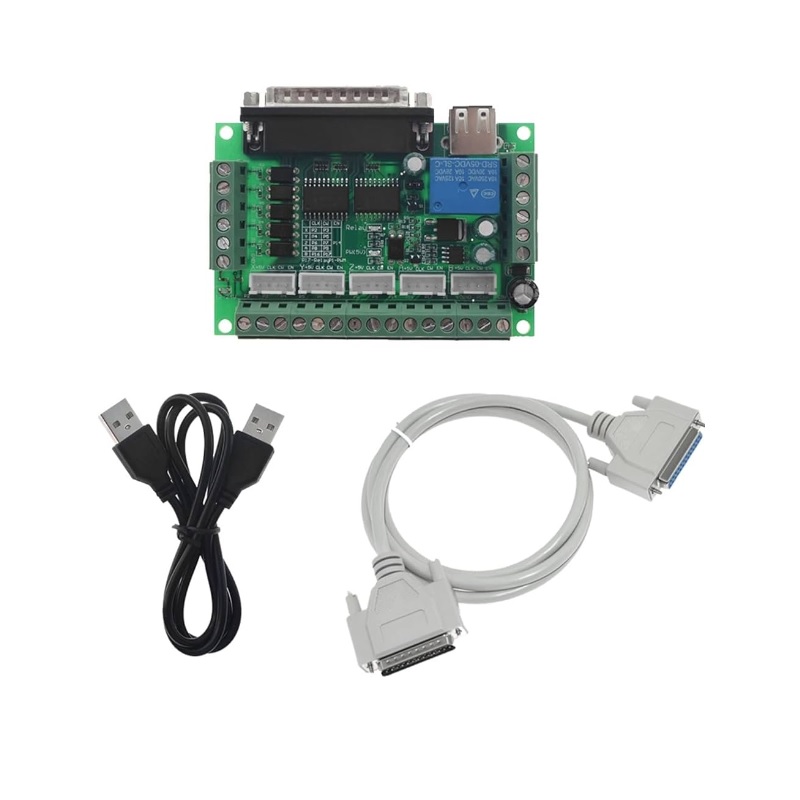

Contenu de pack:

• 1 pièces x 5 axes CNC Carte de Dérivation
• 1 pièces x câble USB
• 1 pièces x câble parallèle DB25
