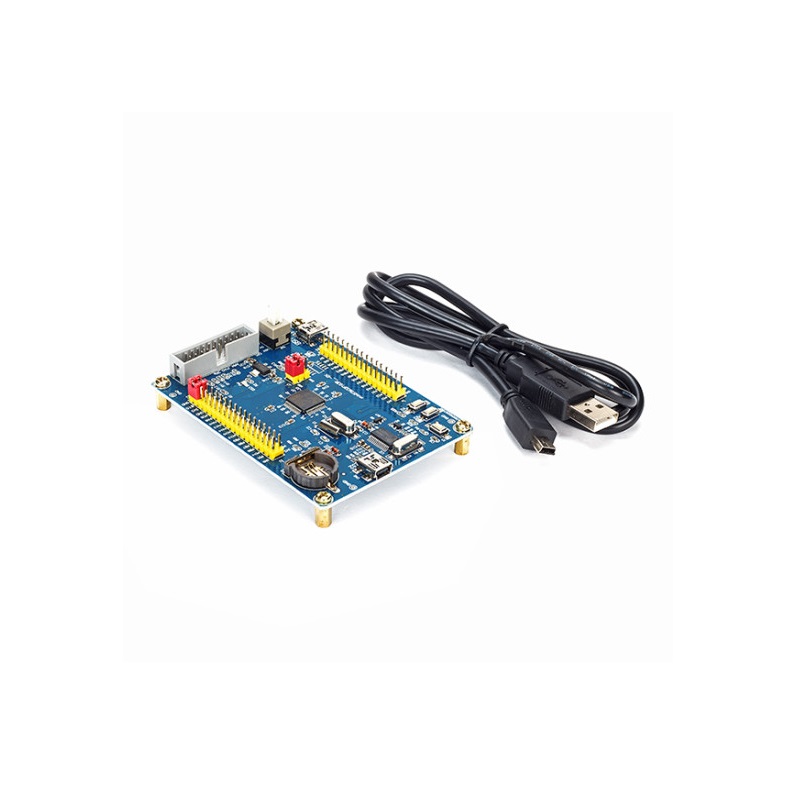

Carte de développement ARM Cortex-M3 mini stm32 stm32F103RBT6 Cortex

Caractéristiques:

• STM32F103RBT6 ARM CORTEX M3 ™ 32 bits avec programme Flash de 128 Ko, RAM 20 Ko, USB, CAN, deux canaux I 2 C, deux canaux ADC 12 bits, trois canaux UART, deux canaux SPI, trois minuteries 16 bits, vitesse de fonctionnement jusqu’à 72 MHz
• Connecteur JTAG ARM à 10 broches avec bouton RESET
• Oscillateur à cristal 32 768 KHz et 8 MHz

• Régulateur de tension (régulateur de tension) intégré 3.3V utilisant un CI AMS1117-3.3 pouvant fournir des courants allant jusqu’à 800 mA
• Connecteur USB avec USB-UART intégré (aucun programmateur ARM USB n’est nécessaire pour utiliser ce module, celui-ci est installé à bord), pour télécharger le programme, il suffit d’appuyer sur le bouton (programmation d’un bouton via USB).
• Toutes les broches d’entrée / sortie (E / S) sont accessibles via des étiquettes transparentes
• Prend en charge l’alimentation via USB
• Le voyant est installé
• Connecteur de batterie de secours pour RTC
• En-têtes d’extension à connecter avec tous les ports μC

Caractéristiques de la puce

• Processeur ARM 32 bits Cortex ™ -M3

• Fréquence maximale de 72 MHz, performances de 1,25 DMIPS / MHz (Dhrystone 2.1) à 0 accès mémoire à l’état d’attente

• Multiplication à cycle unique et division du matériel
• Mémoires

• 128 Ko de mémoire flash

• 20 Ko de mémoire SRAM

• Horloge, réinitialisation et gestion des fournitures

• Alimentation de l’application et des E / S 2,0 à 3,6 V

• POR, PDR et détecteur de tension programmable (PVD)

• Oscillateur à cristal de 4 à 16 MHz

• RC interne ajustée en usine à 8 MHz

• RC interne de 40 kHz

• PLL pour l’horloge du processeur

• Oscillateur 32 KHz pour RTC avec calibration

• Batterie faible

• Modes veille, arrêt et veille

• Alimentation VBAT pour les registres RTC et de sauvegarde

• 2 convertisseurs A / N 12 bits, 1 μs (jusqu’à 16 canaux)

• Plage de conversion: 0 à 3,6 V

• Double échantillonnage et maintien

• Capteur de température

• DMA

• Contrôleur DMA 7 canaux

• Périphériques pris en charge: minuteries, ADC, SPI, I2C et USART

• Jusqu’à 80 ports d’E / S rapides

• 26/37/51/80 entrées / sorties, toutes mappables sur 16 vecteurs d’interruption externes et presque toutes tolérantes aux 5 V

• Mode débogage

• Débogage de fil série (SWD) et interfaces JTAG

• 7 minuteries

• Trois temporisateurs 16 bits, chacun avec jusqu’à 4 entrées IC / OC / PWM ou compteur d’impulsions et entrée de codeur en quadrature (incrémentielle)

• Minuterie PWM de contrôle moteur 16 bits avec génération de temps mort et arrêt d’urgence

• 2 minuteries de chien de garde (indépendant et fenêtre)

• Compteur 24 bits décodeur SysTick

• Jusqu’à 9 interfaces de communication

• Jusqu’à 2 x interfaces I2C (SMBus / PMBus)

• Jusqu’à 3 USART (interface ISO 7816, LIN, capacité IrDA, contrôle de modem)

• Jusqu’à 2 SPI (18 Mbit / s)

• Interface CAN (2.0B active)

• Interface USB 2.0 pleine vitesse

• Unité de calcul CRC, ID unique 96 bits
