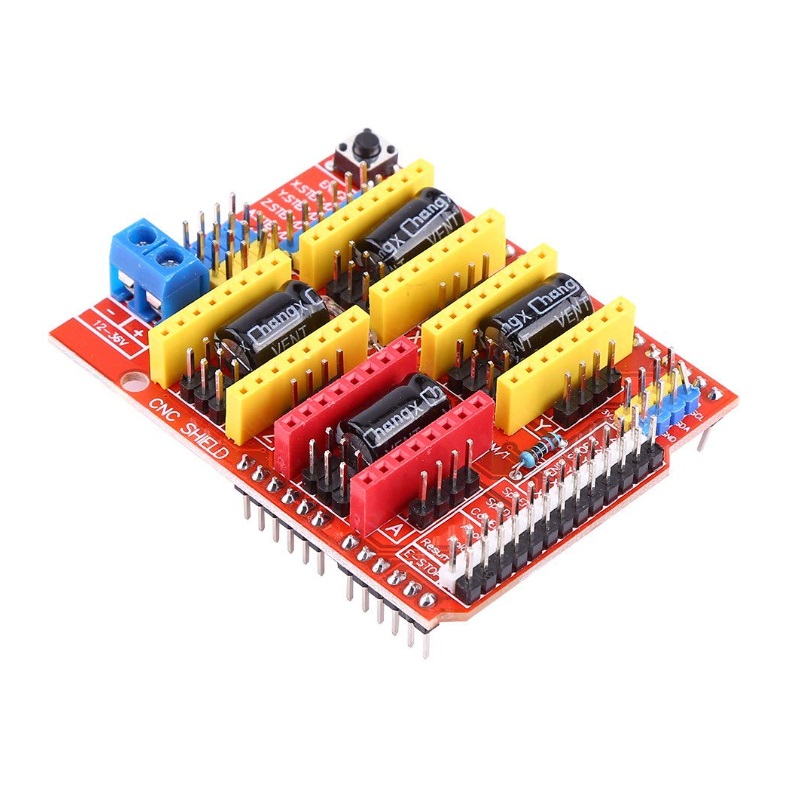

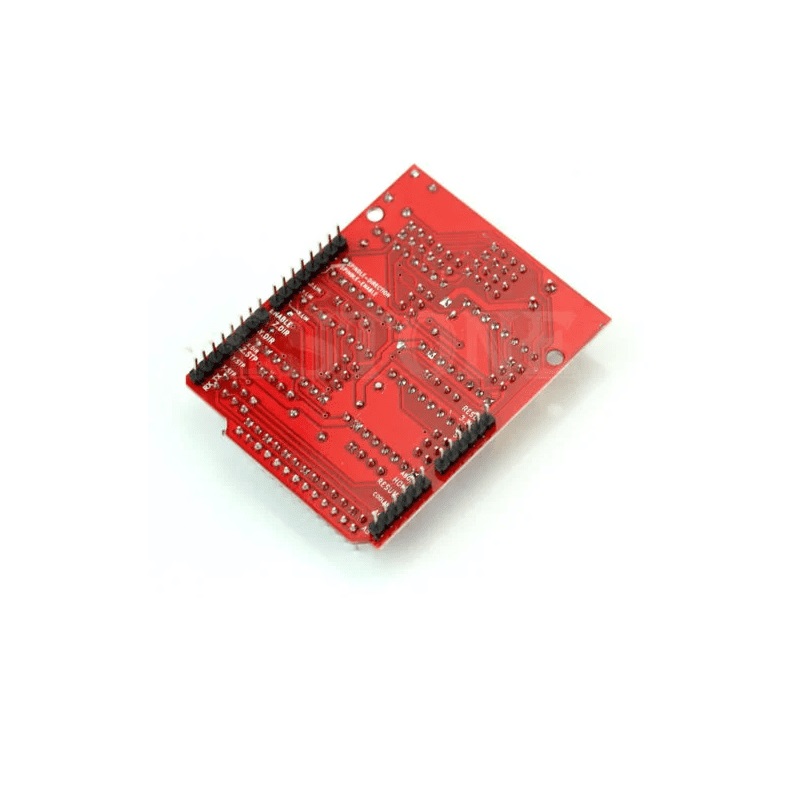

Carte extension CNC V3 pour machine gravure d’impression 3D

Spécifications

• Cette carte d’extension, en tant que carte d’extension de pilote, peut être utilisée pour les machines de gravure, la machine à découper, les imprimantes 3D.
• C’est un total de quatre emplacements, peut conduire quatre moteurs pas à pas A4988.
• Chaque moteur pas à pas routier n’a besoin que de deux ports IO.
• En d’autres termes, six ports IO peuvent être bien gérés avec trois moteurs pas à pas.
• Très pratique à utiliser.
• UNO pour introduction de la correspondance du port IO du module Arduino.
• La carte d’extension peut être utilisée pour la machine de gravure ou le pilote d’imprimante 3D
• Broche PWM et broche de direction, support à 4 arbres (X, Y, Z, A – vous pouvez copier X, Y, Z ou utiliser les broches D12 et D13 personnaliser le micrologiciel pour effectuer l’arbre complet 4)
• Conception compacte, le moteur pas à pas peut connecter des connecteurs à 4 broches ou être soudé
• Compatible avec GRBL 0.8. Micrologiciel open source, conversion de la commande de code G en signal pas à pas
• Utilisez un pilote pas à pas compatible A4988 ou DRV8825 amovible

Caractéristiques:

• UNO pour Arduino ———————- carte d’extension
• 8 ———————— fr (moteur pas à pas activé, actif faible)
• 7 ———————– Z. DIR (contrôle de direction de l’axe Z)
• 6 ———————– Y. DIR (contrôle de direction de l’axe Y)
• 5 ———————– X. DIR (contrôle de direction de l’axe des X)
• 4 ———————- Z. STEP (contrôle pas à pas de l’axe Z)
• 3 ———————- Y. étape (contrôle pas à pas de l’axe Y)
• 2 ———————- X. étape (contrôle pas à pas de l’axe X)

Emballage inclus:

1 x Carte extension CNC V3 pour machine gravure d’impression 3D
