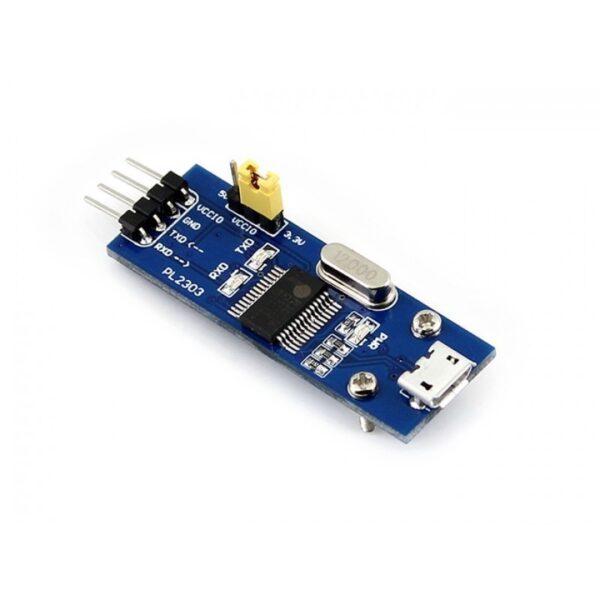

Convertisseur PL2303 USB UART

Caractéristiques:

• PL2303TA embarqué (le dernier appareil, compatible avec PL2303HXA)

• Prend en charge Windows XP / 7/8 / 8.1 / 10 / …

• 3 modes d’alimentation: sortie 5 V, sortie 3,3 V ou alimenté par la carte cible (3,3 V-5 V)

• 3 LED: LED TXD, LED RXD, LED POWER


Comment utiliser Dans le cas de travailler avec un MCU:

• VCCIO:  Sortie 3,3 V ou 5 V (le module est alimenté par USB, le cavalier intégré doit être court-circuité à 3,3 V ou 5 V)

• GND :  GND

• TXD:  MCU.RX (direction du signal: MCU.RX << PL2303 << PC.TX)

• RXD :  MCU.TX (direction du signal: MCU.TX >> PL2303 >> PC.RX)

Liste de distribution:

• 1 x Carte UART USB PL2303 (mini)
