Module de détection de tension
8.000 TND11.000 TND (-27%)

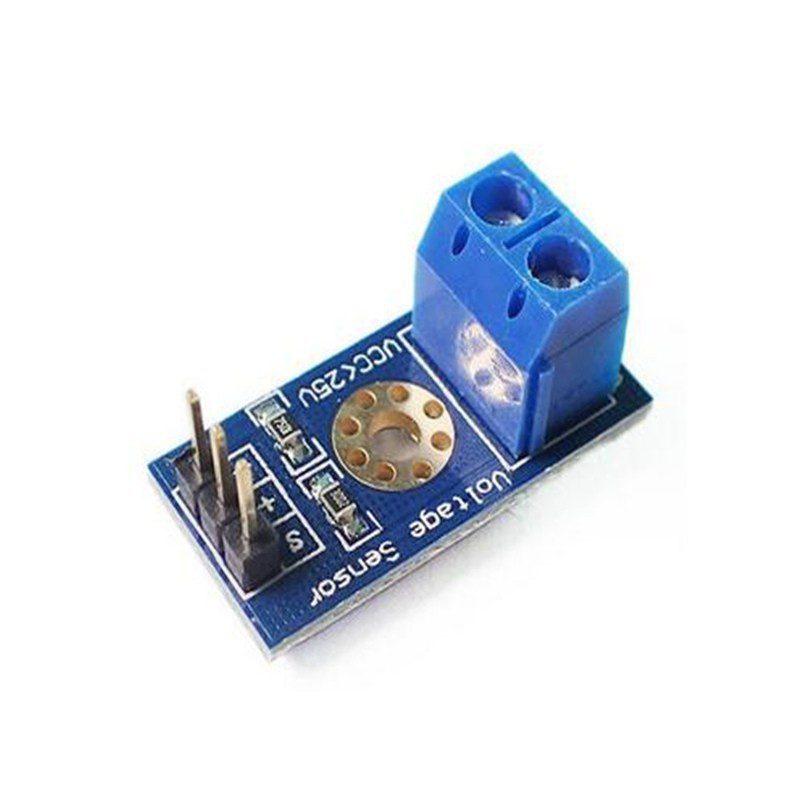

Module de capteur de détection de tension 25V , Il s’agit d’un module simple mais très utile qui utilise un diviseur de potentiel pour réduire une tension d’entrée par un facteur 5. Le module capteur de tension 25V vous permet d’utiliser l’entrée analogique d’un microcontrôleur pour surveiller des tensions bien supérieures à ce qu’il est capable de détecter.
Description
Ce module est basé sur le principe de conception de diviseur de tension résistif, peut rendre la tension d’entrée du connecteur de borne rouge 5 fois plus petite. Tensions d’entrée analogique Arduino jusqu’à 5 V, la tension d’entrée du module de détection de tension ne dépassant pas 5 V x 5 = 25 V (si vous utilisez des systèmes 3,3 V, la tension d’entrée ne dépasse pas 3,3 V x 5 = 16,5 V).
Les puces Arduino AVR ont un AD 10 bits, ce module simule donc une résolution de 0,00489V (5V/1023), de sorte que la tension minimale du module de détection de tension d’entrée est de 0,00489Vx5 = 0,02445V.
Caractéristiques:
- Plage d’entrée de tension: DC0-25V
- Plage de détection de tension: DC0.02445V-25V
- Résolution analogique de tension: 0.00489V
- Connecteur d’entrée cc: cathode terminale connectée au VCC, pôle négatif GND
- Interface de sortie: « + » puis 5/3.3V, « – » puis GND, « s » puis les broches AD Arduino
Note: Avec les 3 pin du connecteur, connectez ce module avec votre Arduino, vous pouvez aussi le connecter avec un écran IICLCD1602 LCD pour afficher la tension mesurée.
Code de référence:
#include <Wire.h>
int val11;
int val2;
void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println(« Emartee.Com »);
Serial.println(« Voltage: « );
Serial.print(« V »);
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
Emballage inclus:
- 1 X capteur de tension
