Capteur infrarouge d’évitement d’obstacle
Survolez l'image pour l'agrandir
6.500 TND10.000 TND (-35%)
TND

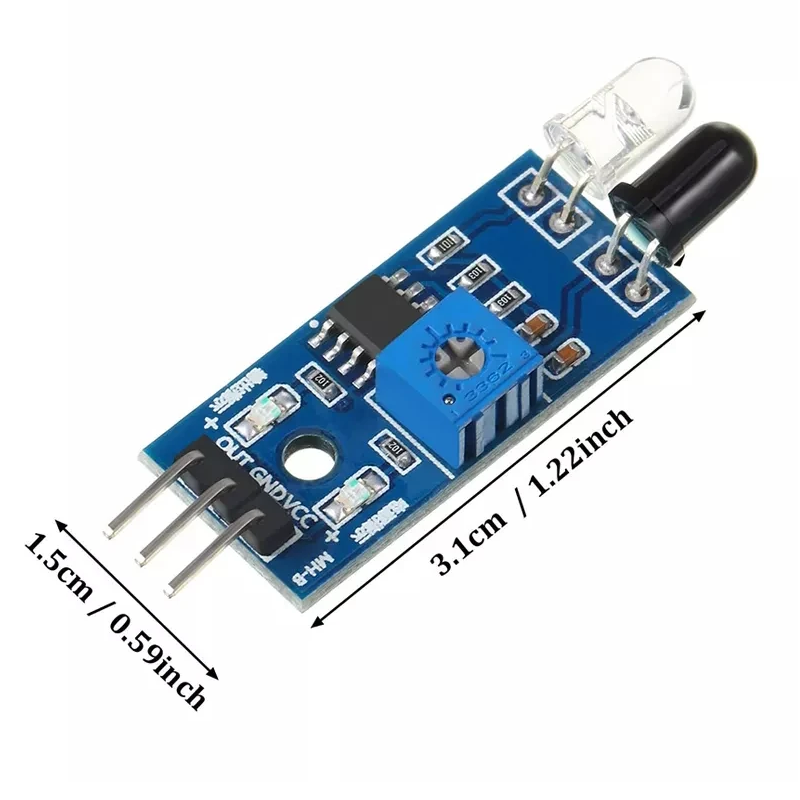

Capteur d’évitement d’obstacle infrarouge FC-51 , Capteur d’évitement d’obstacle infrarouge (actif bas) comprend une paire de tubes de transmission et de réception infrarouges. Lorsque les ondes lumineuses transmises sont réfléchies, les ondes infrarouges réfléchies seront reçues par le tube récepteur. Le circuit du comparateur intégré effectue le traitement et le voyant vert s’allume.
Performance du produit:
- Lorsqu’il n’y a pas de signal d’obstacle devant le module, le port de sortie produira un niveau élevé (5 V) en continu. Lorsque le module détecte le signal d’obstacle avant, l’indicateur vert sur la carte s’allumera et le port de sortie continuera à produire un signal faible (0 V), le module détecte la distance de 2 ~ 30 cm, angle de détection de 35 °, la distance de détection peut être ajustée par potentiomètre, potentiomètre dans le sens des aiguilles d’une montre, La distance de détection augmente; potentiomètre dans le sens inverse des aiguilles d’une montre pour réduire la distance de détection.
- Détection active de réflexion infrarouge de capteur, ainsi la réflectivité et la forme de la cible est la clé pour détecter la distance. Une plage de détection noire du plus petit, blanc maximum; petite zone de distance de l’objet, grande distance de surface.
- Le port de sortie du module de capteur peut être directement connecté au port IO du microcontrôleur et peut également piloter directement un relais 5 V; connexion: VCC-VCC; GND-GND; OUT-IO
- Le comparateur avec LM393, stable.
- Peut être utilisé 3.3 V-5 V DC module d’alimentation. Lorsque l’alimentation est allumée, le voyant d’alimentation rouge;
Mode d’emploi:
- VCC tension externe 3.3 V-5 V (peut être directement connecté au microcontrôleur 5 v ou à une seule puce 3.3 v)
- GND externe GND
- Interface de sortie numérique de petite carte (0 et 1)
