Carte De développement ESP32-C3 Mini Avec Port USB-C
22.000 د.ت
Le ESP32-C3 Super Mini est conçu pour les développeurs et les hobbyistes à la recherche d’une carte de développement IoT compacte et économe en énergie. Cette carte dispose de fonctionnalités WiFi et Bluetooth avancées, ce qui en fait un choix polyvalent pour une large gamme d’applications sans fil. L’intégration d’un processeur RISC-V 32 bits assure des performances fiables pour des projets simples comme complexes.
Spécifications Techniques :
- Processeur : ESP32-C3, RISC-V 32 bits, fonctionne à 160 MHz
- Mémoire : 400KB SRAM, 384KB ROM
- Flash: 4MB
- Pins d’E/S numériques : 11, avec support PWM
- Pins d’E/S analogiques : 4, avec SARADC 12 bits, 6 canaux
- Communication : WiFi 802.11b/g/n, Bluetooth 5.0, 1xI2C, 1xSPI, 2xUART
- Plage d’alimentation : 3,3 à 6V
- Dimensions : 22,52x18mm
1. Identification de la carte
- Cette carte est une version compacte basée sur le microcontrôleur ESP32-C3, appelée :
- ESP32-C3 Mini
- Elle est conçue pour :
- prototypage rapide
- projets IoT compacts
- intégration dans des systèmes embarqués

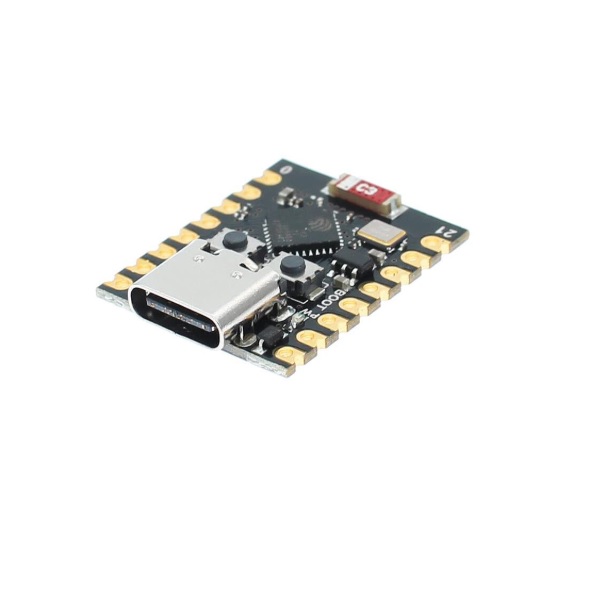

2. Analyse visuelle des composants
- Microcontrôleur principal
- Puce centrale (au milieu) : ESP32-C3
- Architecture : RISC-V
- Gère :
- Wi-Fi
- Bluetooth
- traitement des données
Connecteur USB-C
- Situé à droite
- Fonctions :
- alimentation de la carte (5V)
- programmation (flash du code)
- communication série (UART)
- Pas besoin de programmateur externe
Boutons physiques
- On distingue deux boutons :
- BOOT
- Permet de mettre la carte en mode programmation
- RST (Reset)
- Redémarre la carte
LED intégrée
- Petite LED (souvent près du bord)
- Utilisée pour :
- tests (Blink)
- indication d’état
Composants passifs
- Résistances (ex : marquée “C3”)
- Condensateurs
- Régulateur de tension
- Ils assurent :
- stabilité électrique
- protection
- conversion de tension
Antenne Wi-Fi
- Antenne PCB intégrée (zone métallique/trace sur la carte)
- Permet la communication sans fil sans module externe
3. Brochage (pins)
- Les pins sont situées sur les côtés :
- Marquages visibles
- 5V → alimentation entrée
- 3.3V → tension régulée
- G (GND) → masse
- GPIO (0–21) → entrées/sorties
- Types de pins disponibles
- GPIO numériques
- ADC (analogique)
- PWM
- Interfaces :
- UART
- SPI
- I2C
4. Caractéristiques techniques
- Performance
- CPU : RISC-V 32 bits
- Fréquence : jusqu’à 160 MHz
- Connectivité
- Wi-Fi 2.4 GHz
- Bluetooth Low Energy (BLE 5.0)
- Mémoire
- SRAM : ~400 KB
- Flash : généralement 4 MB
5. Alimentation
- Options possibles :
- USB-C (le plus courant)
- Pin 5V
- Pin 3.3V (direct, attention à la stabilité)
- 👉 Régulateur intégré → conversion automatique vers 3.3V
6. Avantages de cette version compacte
- ✔ Très petite taille (idéale pour intégration)
✔ USB-C moderne
✔ Faible consommation
✔ Wi-Fi + BLE intégrés
✔ Prix généralement bas
7. Limites
- ❌ Moins de GPIO que les grandes cartes ESP32
- ❌ Pas de connecteur breadboard direct (souvent nécessite soudure)
- ❌ Pas toujours de convertisseur USB-série séparé (selon modèle)
8. Applications typiques
- Cette carte est parfaite pour :
- Objets connectés (IoT)
- Domotique (ex : contrôle lampe Wi-Fi)
- Capteurs (température, humidité)
- Projets sur batterie
- Petits systèmes embarqués
9. Exemple d’utilisation simple
- 👉 Faire clignoter la LED :
- Programmer via Arduino IDE
- Utiliser un GPIO (ex : GPIO2 ou GPIO8 selon modèle)
Cette carte ESP32-C3 compacte est :
- 👉 un excellent choix si tu veux
- une carte petite + puissante + connectée
- sans complexité matérielle
