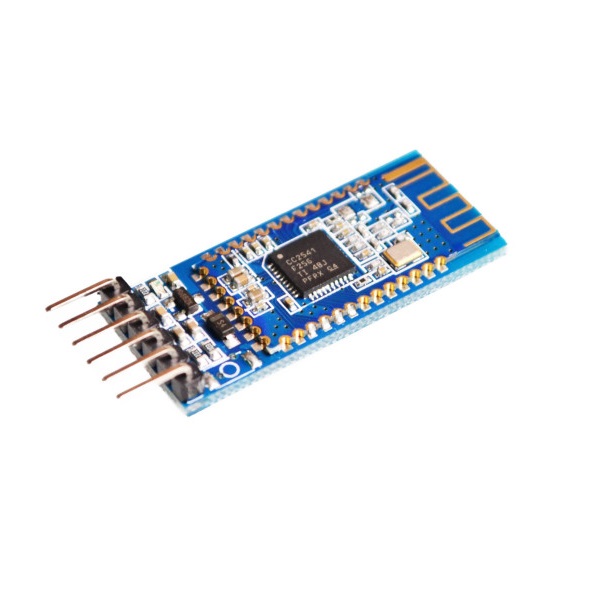

Module Bluetooth AT-09 4.0 CC2541
Survolez l'image pour l'agrandir
20.000 TND
L’AT-09 est un module qui contient une puce BLE (un CC2540/CC2541). Ce module permet d’effectuer une communication série avec la puce BLE grâce à une broche Rx et une broche Tx. Ce module est également très similaire au module HM-10 et est également compatible avec celui-ci. Alors si vous avez une certaine expérience avec ce dernier, vous vous lancerez rapidement avec l’AT-09.
Spécifications:
- Module bluetooth 4.0 Extraction de port série bluetooth BLE CC2540 CC2541
- Le module Bluetooth a un fond de panier et le module HM-10 est utilisé sur ce module.
- Alimentation 5V ou alimentation 3,3V. Le niveau du port série est identique à la tension d’alimentation.
- Fonction de changement de niveau intégrée.
Caractéristiques:
- Tension d’entrée: 3.3V / 5V
- Si un MCU 5,0 V est utilisé pour communiquer avec le module Bluetooth, le port d’alimentation 5,0 V est alimenté et le niveau logique RX TX est 5V.
- Si un MCU 3,3 V est utilisé pour communiquer avec le module Bluetooth, le port d’alimentation 3,3 V est alimenté et le niveau logique RX TX est de 3,3 V.
Épingle:
- RX, l’extrémité de réception du port Bluetooth du module Bluetooth est connectée au TXD de la MCU.
- TX, l’expéditeur du port série du module Bluetooth est connecté au RXD du MCU.
- GND, borne de masse négative
- Alimentation 3,3V, 3,3V au niveau de l’alimentation
- 5V, alimentation 5V
Forfait inclus:
- 1 x Module Bluetooth sans fil AT-09 4.0 BLE
